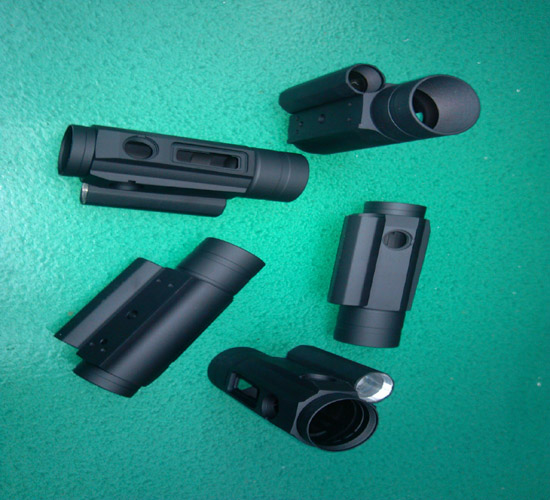

微弧氧化零部件加工列表（二） 关键加工步骤与质量控制

在微弧氧化技术的实际应用中，零部件的加工质量直接决定了最终产品的性能和寿命。上一部分我们介绍了常用的微弧氧化零部件类型，本部分将聚焦于零部件加工流程，详细阐述从预处理到后期处理的完整加工步骤及关键控制点。

一、加工前预处理

1. 表面清洁：去除油污、锈迹和氧化皮，通常采用碱性脱脂、酸洗或超声清洗。
2. 遮蔽保护：对于不需处理的区域（如螺纹孔、导电触点）使用耐高温胶带或专用夹具进行遮蔽。
3. 装挂：根据零部件形状设计挂具，确保导电良好且不影响电解液流动。

二、微弧氧化加工步骤

1. 配制电解液：根据基体材料（铝、镁、钛等）和所需膜层性能，选择合适浓度的硅酸盐、磷酸盐或碱性体系电解液。
2. 设置电参数：采用双极性脉冲电源，控制电压（通常400-600V）、电流密度、频率和占空比。
3. 氧化过程：将零部件浸入电解液，开启电源，微弧放电在表面生成陶瓷层。过程中需监测槽液温度（保持在20-40℃）和pH值。
4. 在线监控：观察弧光均匀性，避免局部烧蚀或膜层不均。

三、后期处理

1. 清洗与干燥：用去离子水冲洗，去除残留电解液，然后热风干燥或自然晾干。
2. 封孔处理：对耐蚀性要求高的零件，可采用沸水封孔、溶胶-凝胶或有机物封孔，提高致密性。
3. 去遮蔽与检验：去除遮蔽物，检查膜层厚度（涡流测厚仪）、硬度、粗糙度及颜色均匀性。

四、质量控制要点

1. 膜层厚度：通常5-50μm，根据应用需求控制，偏差不超过±10%。
2. 结合力：划格法或拉伸法测试，应无剥落。
3. 耐蚀性：盐雾试验或电化学测试，确保符合标准。
4. 尺寸变化：微弧氧化会使尺寸增厚，精密零件需预留加工余量或后续磨削。

五、加工注意事项

• 复杂形状零件需优化挂具和电流分布，避免尖端效应。
• 不同批次基材成分差异会影响膜层颜色和性能，需进行工艺验证。
• 电解液定期分析并更换，防止杂质积累。

通过以上加工步骤和质量控制，微弧氧化零部件可广泛应用于航空航天、汽车、医疗器械等领域，满足耐磨、耐蚀、绝缘等性能要求。
